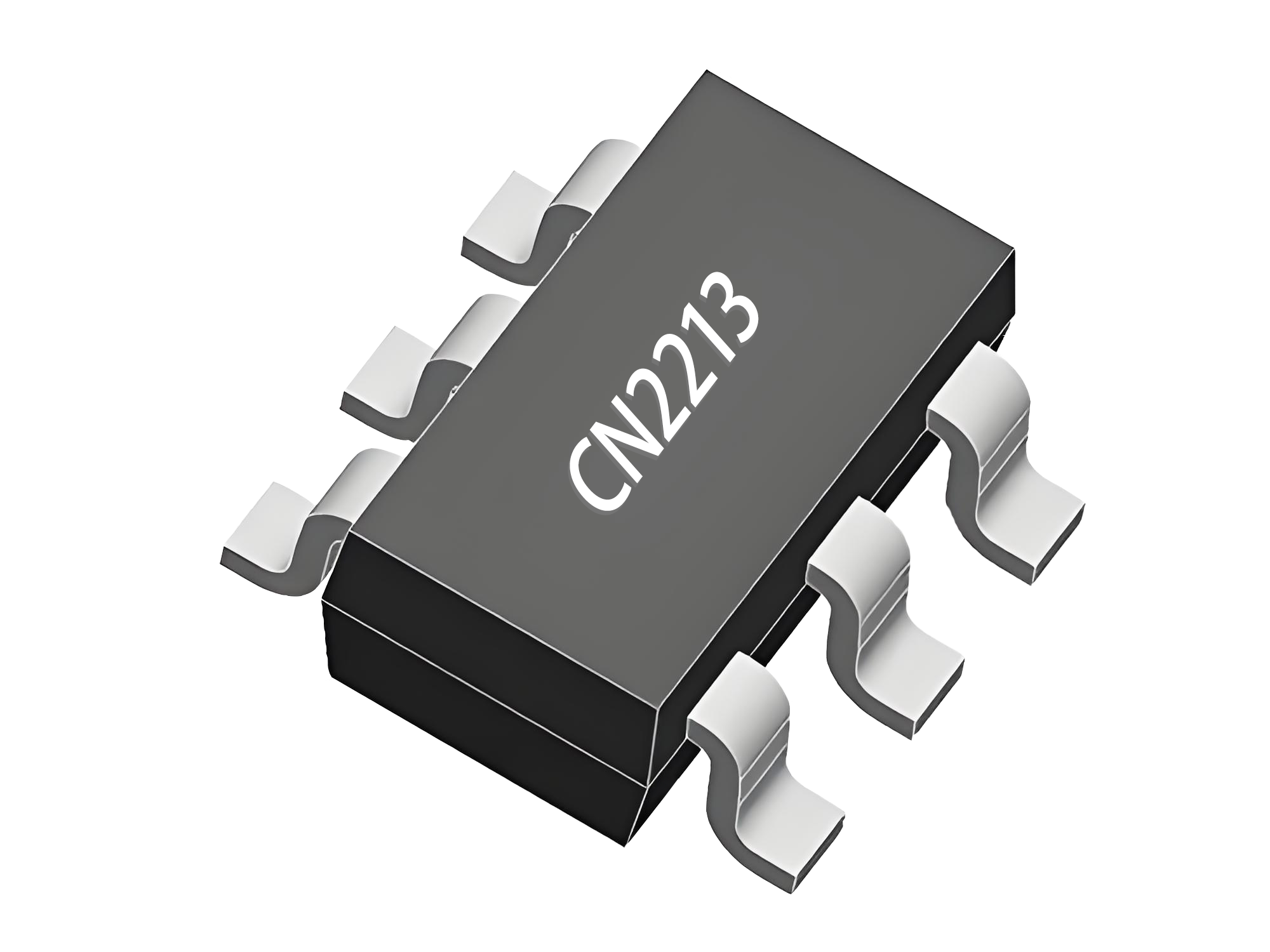

非隔离DCDC-CN2213
CN2213TER是一款5.5V-24V的宽输入电压范围同步降压转换器，固定输出电压5V，拥有30V输入过压保护，能够驱动0.8A的负载。内部集成两个低RDSON功率管，可减小导通损耗，提高效率。该芯片采用峰值电流模式控制，可以实现优秀动态性能，也使得外围补偿电路简单，由于开关频率固定为600kHz，可以选用小尺寸电感、电容，以及小尺寸的SOT23-6L封装，可以实现小尺寸的电源解决方案。芯片内部集成了反馈电阻，减少了外围器件，使得外围电路更加简单。该芯片具有闭环空载 7uA 工作电流与2uA关断电流，适用于低功耗要求的供电系统。
CN2213TER具有逐周期限流打嗝的OCP保护、短路保护，输入OVP以及热关断功能。
非隔离DCDC
芯片特点
5.5V-24V宽输入电压范围
30V输入过压保护
0.8A持续输出电流
效率高达93%
7μA空载工作电流
5V ±2% 固定输出电压
600kHz固定开关频率
轻载PFM节能模式
频率折返功能，可实现99%最大占空比
内部斜坡补偿，简化外部补偿电路
逐周期峰值电流与谷值电流限制，实现更可靠的过流保护功能
打嗝模式的过流保护与短路保护
1ms内部软启动限制输入浪涌电流
热关断
典型应用
订货信息
产品型号 | 封装 | 数量/编带 |
CN2213TER | SOT23-6L | 3000/盘 |
